6) Статические характеристики, эквивалентные схемы и частотные свойства транзисторов

По уравнению (2.11а) могут быть построены выходные характеристики триода при разных значениях тока /э. Экспериментальное семейство таких характеристик приведено на рис. 2.16, а. Вправо на оси абсцисс отложены отрицательные значения Цкб в соответствии с потенциалом на коллекторе триода типа р-п-р.

Характерным для выходных характеристик в схеме с общей базой являются: а) малый подъем характеристик на рабочих участках и б) переход начальных участков характеристик влево от оси ординат, т. е. в область положительных значений коллекторных напряжений. Положительные потенциалы на коллекторном слое по отношению к базе триода определяет режим, называемый насы-

L31

1,4)

0 5 70 Ы 20 25 Щ6,В


0,t 0,2 U3,6

Рис. 2.16. Выходные (а) и входные (б) характеристики транзистора, включенного по схеме с общей базой (ОБ)

щением. При этом режиме в базе накапливается больше зарядов, чем при нормальном их распределении, когда конечная концентрация дырок на границе с коллекторным переходом равна нулю. В режиме насыщения граничная концентрация зарядов у коллекторного перехода имеет конечное значение.

Нижняя характеристика на рис. 2.16, а относится к тепловому току.

Входные характеристики триода в схеме с общей базой (ОБ) могут быть построены по уравнению (2.10а), в котором второе слагаемое остается величиной неизменной, если напряжение Uk5 выбрано в качестве параметра.

Экспериментальное семейство входных характеристик, снятое при трех значениях Uli6 = -1, -10 и -20 в, приведено на Рис 2.16, б.

Отличие экспериментальных выходных и входных характеристик от расчетных, если их строить'по уравнениям (2.10а) и (2.11а), обусловлено тем, что в этих уравнениях остается неучтенным еще °Дин эффект, имеющий место в триодах и известный под названием Модуляции базы (или эффекта Ирли). Сущность его заключается



в изменении ширины базы в триоде w при изменении напряжения Uk6, поскольку от него зависит ширина dK коллекторного перехода. Связь между dK,n w при двух значениях коллекторного напряжения UK6 и UK6 иллюстрируется диаграммами рис. 2.17, а. Значению напряжения Uk6 соответствует ширина dK коллекторного перехода и ширина w базы, а напряжению U6 - ширина перехода dK и толщина базы w.

Изменения одновременно с £7кб толщины базы (модуляция базы) приводят к изменениям эмиттерного /э и коллекторного /к токов,

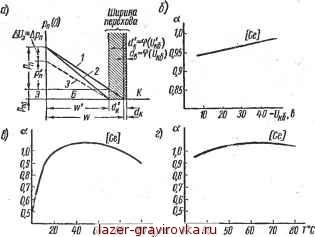

Рис. 2.17. Диаграмма распределения концентраций при двух значениях коллекторного напряжения Ua (а) и зависимость коэффициента передачи тока от напряжения Uк. (б). от тока /к (е) и температуры (г)

когда напряжение UB на входе поддерживается неизменным (источник напряжения на входе), либо к изменению напряжения на эмиттер ном'переходе, когда ток на входе поддерживается неизменным (источник тока на входе).

Этим предельным режимам соответствуют прямые 1, 2 а 3, характеризующие (приближенно) распределение концентрации зарядов в базе.

При заданном напряжении 11э на входе и изменении напряжения Uk6 на Uk6 одновременно с сокращением ширины базы изменяется распределение концентрации зарядов, так что прямая / переходит в прямую 2, имеющую больший угол наклона. Такому переходу соответствует увеличение эмиттерного и коллекторного токов и, кроме того, увеличение коэффициента передачи тока а.

Численную зависимость а от Uk6 иллюстрирует кривая рис. 2.17, б. Увеличение тока на участках малого подъема выходных



актеристик связано с увеличением а при росте Uk6 (см. оис 2.16, а). Смещение влево входных характеристик с повышением /у (см. рис. 2.16, б) связано с увеличением эмиттерного тока при неизменном U3 (прямые / и 2 на рис. 2.17, а).

При неизменном токе на входе (1Э = const) сужение базы при переходе к напряжению UK приводит к переходу от прямой / к параллельной ей прямой 3. При этом начальная концентрация зарядов у эмиттерного перехода снижается на Арп = рп - р'п, что соответствует уменьшению входного напряжения на AU3.

Изменение входного напряжения под действием выходного представляет собой, как указывалось, обратную связь по .напряжению. Обозначая коэффициент пропорциональности между AUK и AU3 через fx, можно записать

AU3 = iiAUK. (2.12а)

На коэффициент передачи тока а влияют также изменения эмиттерного тока (рис. 2.17, е) и температуры триода (рис. 2.17, г).

Малое значение а при малых токах объясняется относительно большим числом актов рекомбинации в базе по отношению к общему потоку носителей, проходящих через нее. С ростом тока не только уменьшается относительное число актов рекомбинации, но и возрастает скорость прохождения зарядов через базу (в результате появления внутреннего ускоряющего поля в базе), что также способ ствует увеличению коэффициента а.

После достижения максимума коэффициент передачи тока сни- жается благодаря уменьшению коэффициента инжёкции, обусловленному возрастанием концентрации основных носителей (электронов) в базе и увеличению в связи с этим числа их, переходящих из базы в эмиттер.

Увеличение а с ростом температуры объясняется повышением диффузионной длины. При приближении к гранично допустимым температурам коэффициент а вновь снижается благодаря превалирующему влиянию уменьшения подвижности носителей.

Влияние температуры на тепловой ток и коэффициент передачи приводит к температурному смещению статических характеристик транзистора.

По статическим характеристикам триодов строятся, как будет показано далее, нагрузочные диаграммы каскадов, по которым устанавливаются -оптимальный режим покоя и связь между переменными составляющими усиливаемых токов и напряжений.

Для того чтобы усиливаемый переменный сигнал мог проходить по входной (эмиттерной) цепи в обоих направлениях при односторонней проводимости (вентильности) эмиттерного: перехода, во входную цепь триода вводится, как было показано на рис.-2.12, с, источник напряжения смещения Еэ или ток смещения /э. Значение этих величин должно превышать амплитуду входного переменного сигнала U3m (1эт). Постоянной /э0 и переменной £э со-
